產品名稱：智能預應力張拉系統
產品介紹
由于采用程控技術，可根據實際操作過程編制不同的程序，滿足不同的使用要求。
JQAS預應力智能數控張拉系統由泵站系統、液壓千斤頂及計算機控制中心三大部分組成。

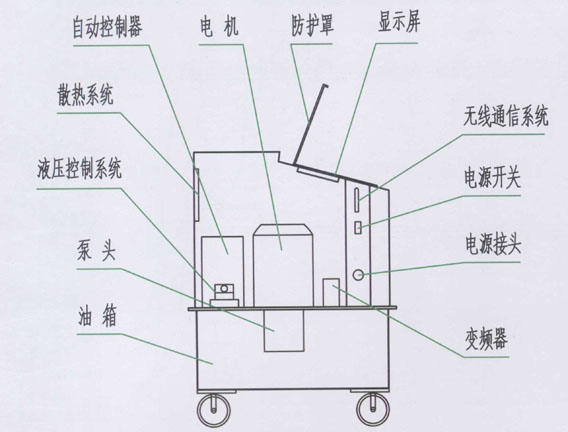

泵站系統（按功能分主泵站、副泵站）系統為該系統的動力源，主要完成泵站的起動、調壓、卸荷及故障報警等功能。

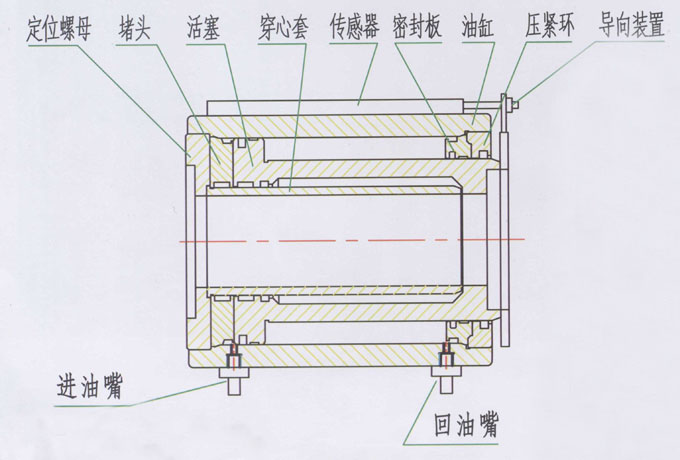

千斤頂主要為JQAS型液壓千斤頂，整個系統的控制過程全部由千斤頂?shù)纳旄?、縮缸及保壓等動作來體現完成，千斤頂?shù)耐獗戆惭b有用于測量活塞伸長量的位移傳感器，千斤頂?shù)囊?guī)格可根據工程實際需要來選擇，常用的規格有60噸到650噸，結構如下如所示：
智能預應力張拉系統使用說明

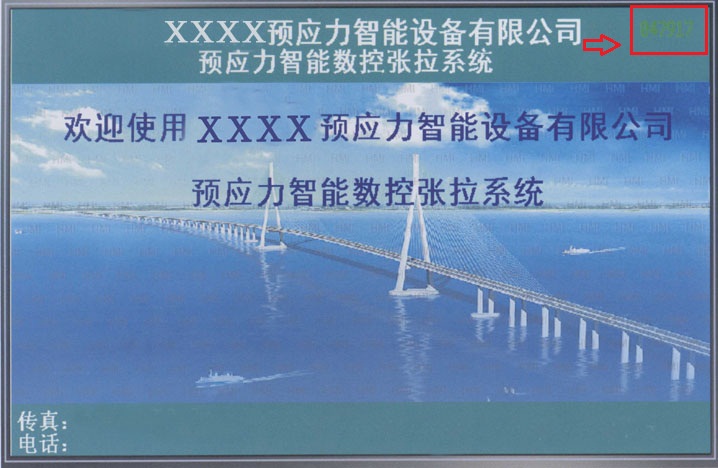

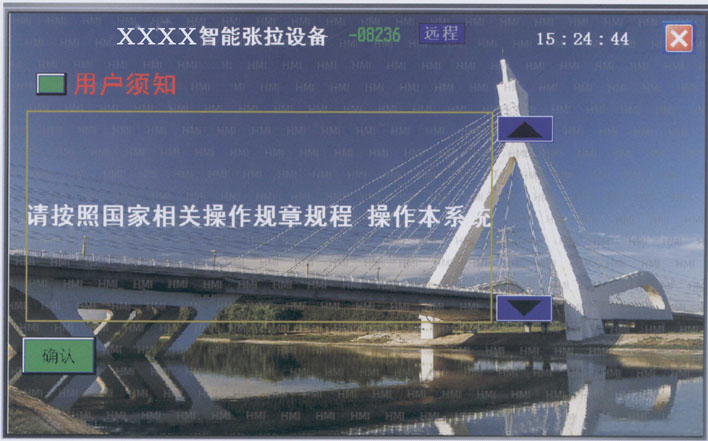

一、開機畫面
待畫面右上角紅色方框內的綠色數字閃動時點擊任意地方進入如下圖畫：
二、張拉系統操作界面

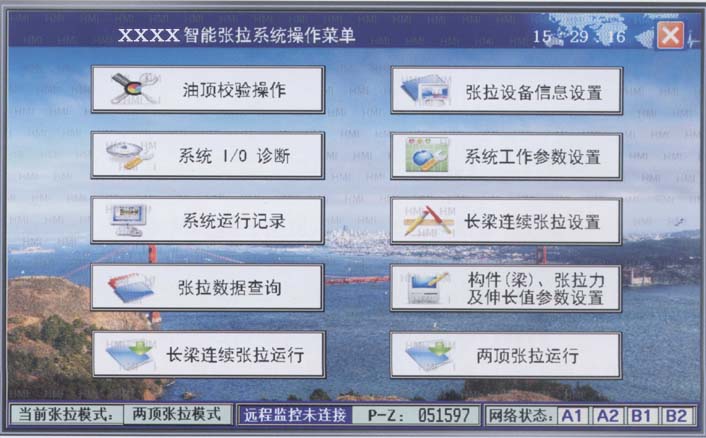

點擊畫面左下角“確認”按鈕進入系統操作菜單畫面如下：
三、油頂校檢操作

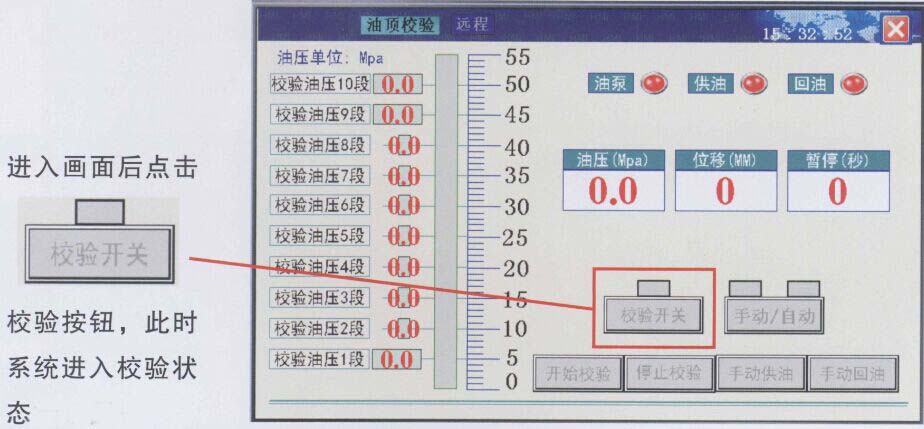

如果是新設備還需要根據國家相關規定進行標定，點擊主菜單左上方第一個按鈕“油頂校驗操作”進入標定界面，如下圖：
進入校驗狀態后
會呈現綠色標志。點擊箱體上的《油泵啟動》在運行狀態，然后點擊箱體面板上的《張拉》按鈕千斤頂開始慢慢伸出，按箱體面板《回程》按鈕千斤頂慢慢退回，相關校驗規定請按國家相關標準執行。校驗完成后再次點擊
退出校驗?zāi)Ｊ?，點擊校驗界面右上X退回系統菜單。
四、張拉設備信息設置

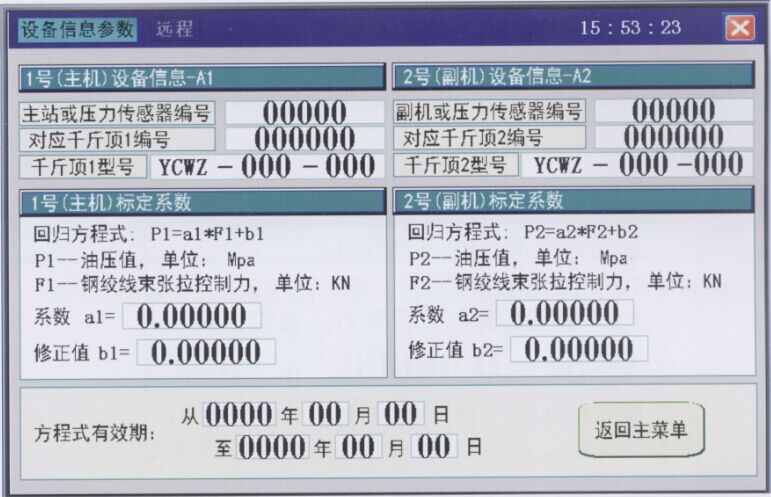

點擊主菜單右上角“張拉設備信息設置”按鈕輸入設備基本信息及在質檢標定時的回歸方程式界面如下圖（此界面操作密碼請咨詢供應商）：
請按照界面上方中的提示輸入主副機千斤頂及相關的傳感器編號，主副機在質檢所標定的回歸方程式系數。界面下方的回歸方程式的有效期按照國家相關標準輸入即可。
五、系統工作參數設置

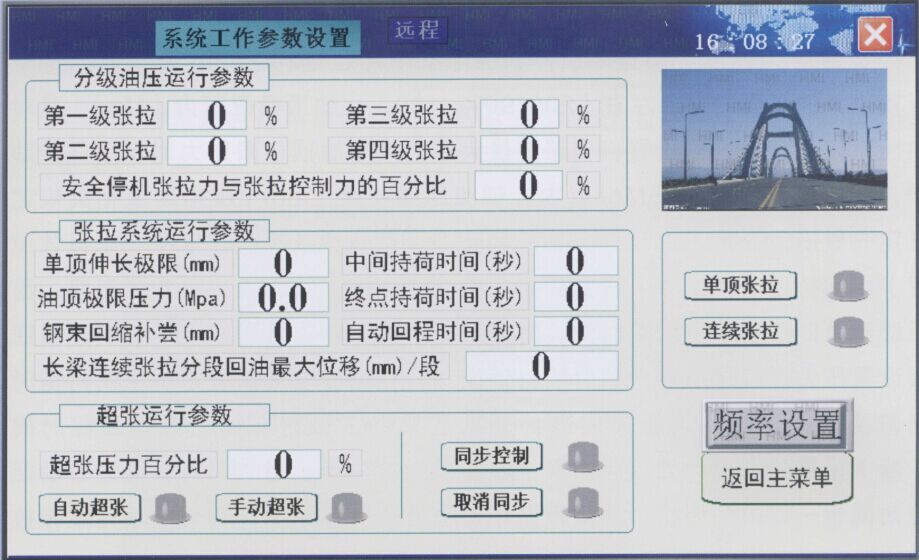

右擊主菜單界面右上方第二個“系統工作參數設置”按鈕進入系統工作參數設置界面，如下圖：
“分級油壓運行參數”請根據橋梁設計要求輸入。假設第一級輸入10%第二級自動生成20%（根據國家相關規定第二級是第一級的2倍），為此第二級是不需要輸入的，由系統根據國家相關規定自動生成。第三級可以任意輸入但是不能小于第二級百分比，第四級可以任意輸入但是不能小于第三級百分比。安全停機張拉力與張拉控制力的百分比輸入是指意外情況下超過第四級百分比停機的保護措施，以上設置請按照相關規定進行。
“張拉系統運行參數”請根據相關要求輸入。
單項伸長極限設置的是千斤頂較大伸長量，如千斤頂較大伸長量是200mm,這是單項伸長極限就不能超過200mm，正確輸入的是千斤頂較大伸長量的90%左右（200*90%=180）；
油頂極限壓力（Mpa）是對油壓系統保護壓力的設置，當系統較大壓力大于油頂極限壓力時系統保護動作，一般建議設置在55Mpa以內；
鋼束回縮補償根據國家相關規定設定一般設置在6mm左右（鋼束回縮補償與梁型及梁長有關，請按要求具體設置）；
中間持荷時間（秒）設置的是從第一級到第二級、第二級到第三級、第三級到第四級的中間間隔時間；
終點持荷時間（秒）設置的是壓力到達第四級設置壓力后經過終點持荷時間自動返程，根據要求具體設定（中間持荷時間與終點持荷時間與橋梁的設計要求及梁型、長短有關）；
自動回程時間（秒）設置的是自動回程后如果位移傳感器故障不能正常停機，到達自動回程時間也一樣自動停機，具體根據千斤頂噸位具體設置；
長梁連續分段張拉回油較大位移/段一般建議設置在千斤頂極限位移的80%左右；
“超張運行參數”請根據具體要求具體設置。
界面右邊“單項張拉”和“連續張拉”以及“頻率設置”按鈕在出廠時已經設置好無需客戶自行設置（自行設置可能導致設備不能正常工作）。

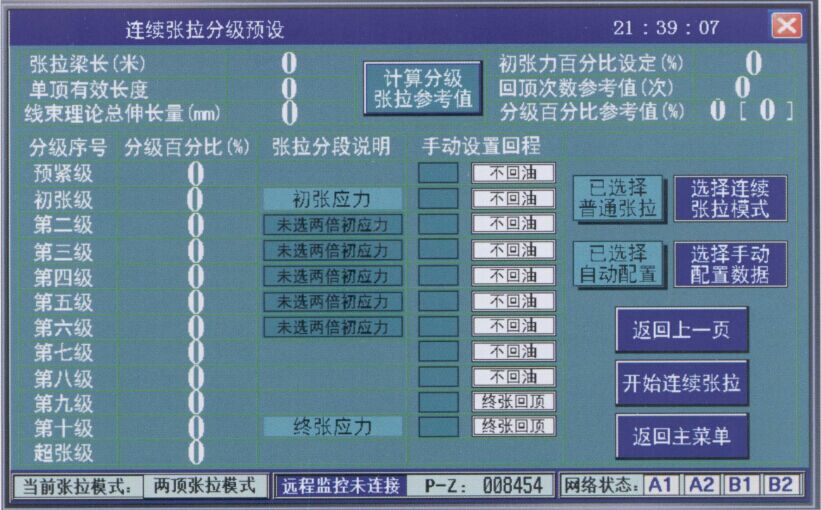

六、長梁連續張拉設置
進入界面先選擇《連續張拉模式》再估算倒幾次頂能張拉完成，具體操作請咨詢相關技術人員。
七、構件（梁）張拉力及伸長值參數設置

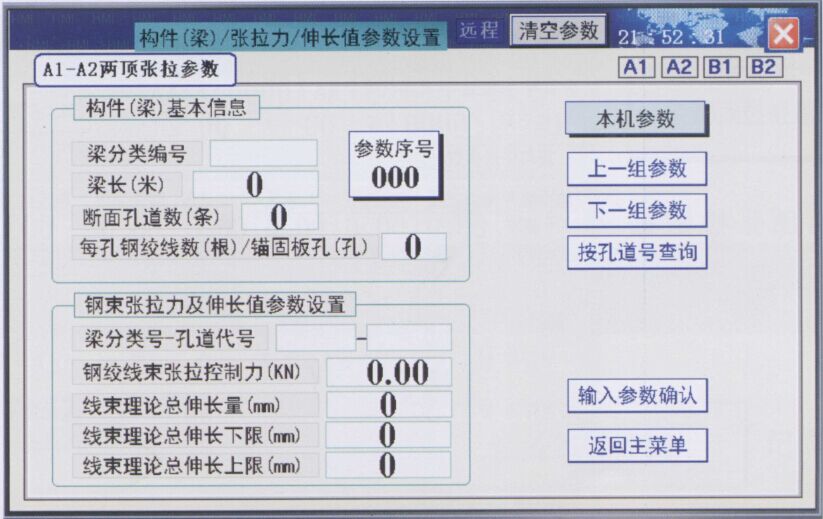

點擊系統菜單右下角倒數第二個按鈕“構件（梁）張拉力及伸長值參數設置”按鈕進行橋梁構件參數設置，如圖：
請按照菜單中的具體參數輸入數據，輸入完畢后點擊“輸入?yún)?shù)確認”按鈕進行確認數據。張拉時直接調用輸入好的參數便可張拉。
八、兩張張拉運行

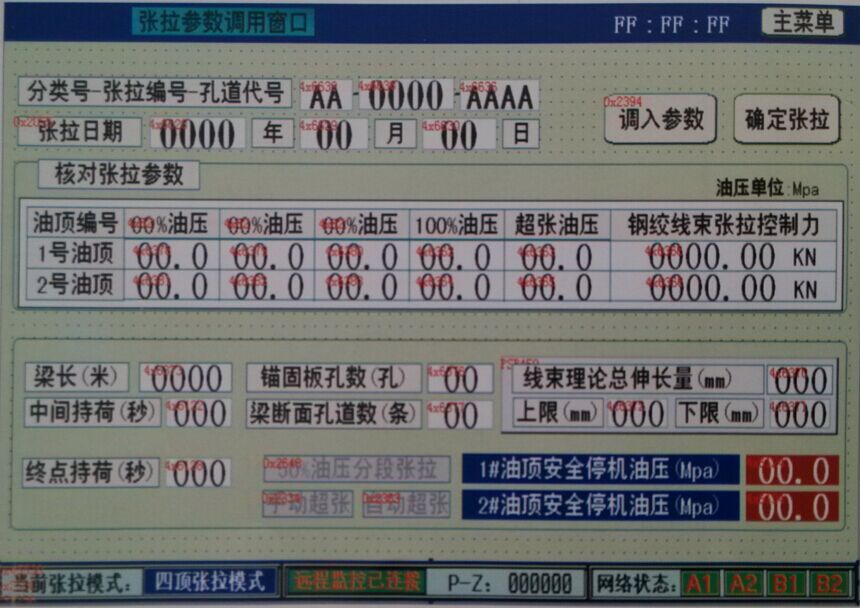

在系統菜單中點擊“兩項張拉運行”進入如下界面：

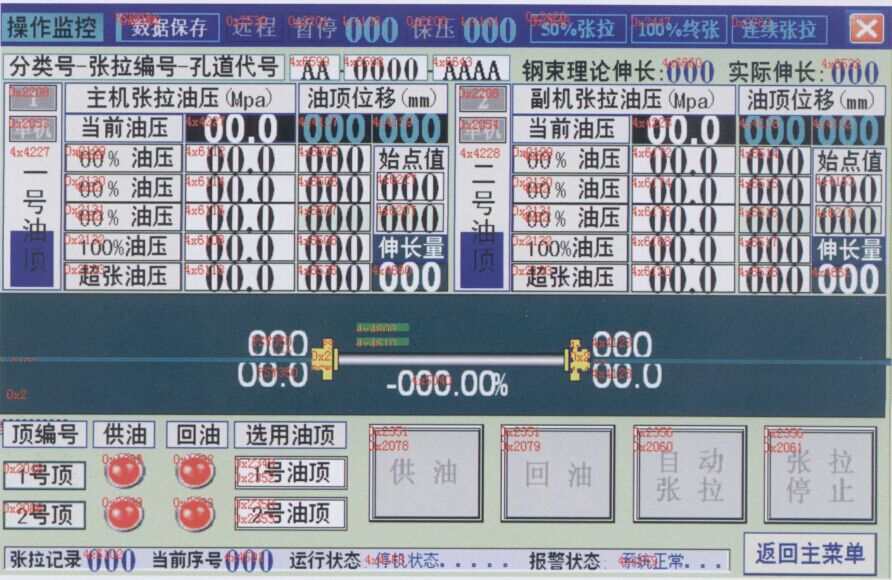

在“分類號-張拉編號-孔道代號”調取預先保存的數據，點擊“調入?yún)?shù)”后核對張拉參數后點“確定張拉”進入張拉界面如下圖：
進入畫面檢查設備是否在聯網狀態，張拉參數是否正確。確認無誤后點“自動張拉”自動完成張拉。當一個孔道張拉完成后返回主菜單。重新進入“兩頂張拉運行”張拉下一個孔道。
九、張拉數據查詢

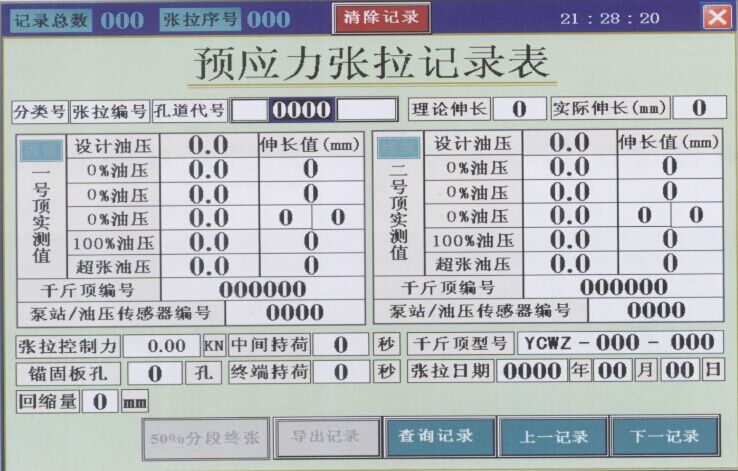

設備自動完成張拉后可以在“張拉數據查詢”記錄張拉數據，點開后如圖：
十、系統I/O診斷與系統運行記錄

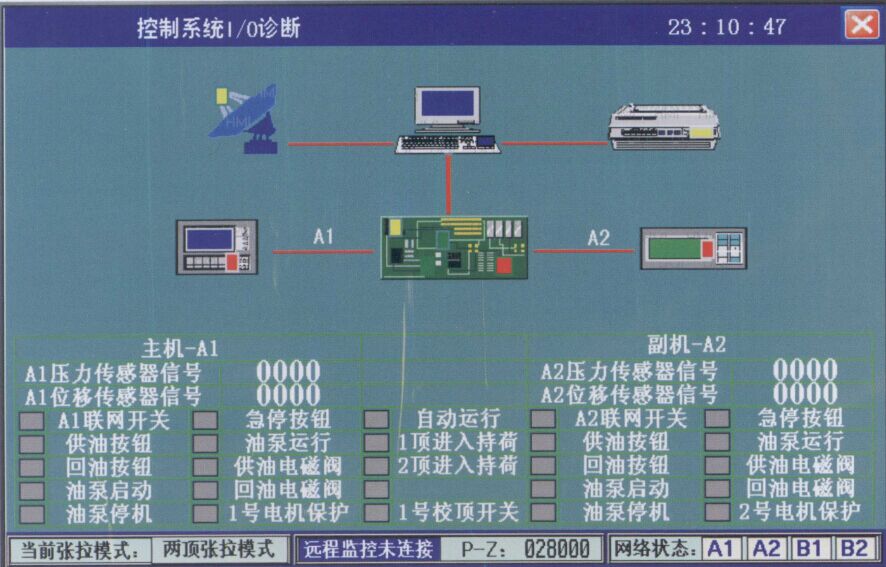

設備出現故障，維修人員可以根據系統自動診斷記錄來維修設備。在系統菜單中點擊“系統I/O診斷”如圖：
在主菜單點擊“系統運行記錄”即可查詢運行記錄。

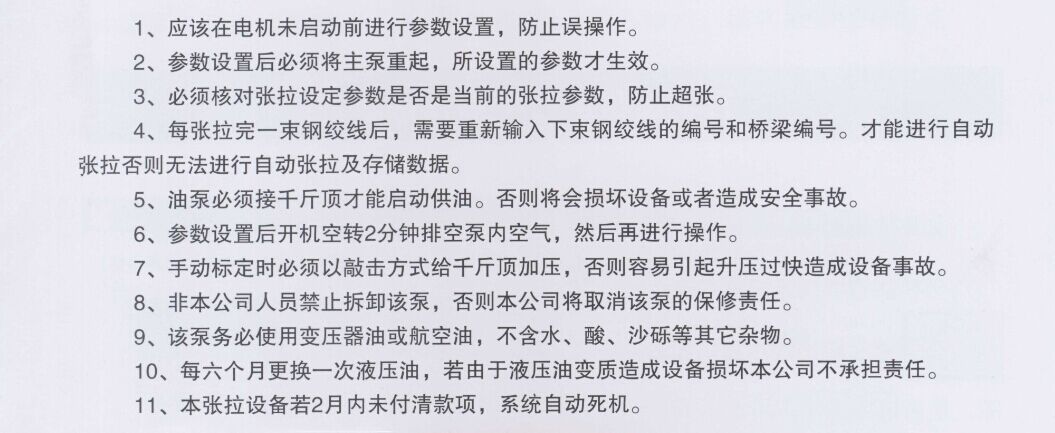

注意事項：

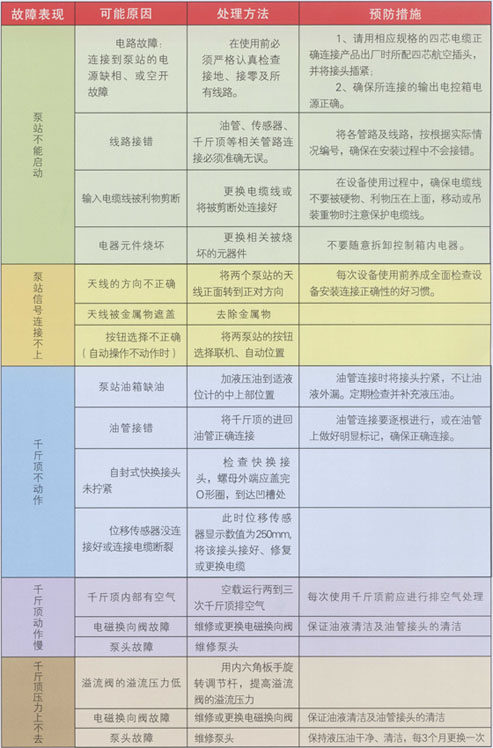

故障及處理的基本方法：
